A Sistema ta 'Ġestjoni tal-Batterija LiFePO4, kif jissuġġerixxi l-isem, huwa tagħmir awżiljarju ddisinjat speċifikament biex jimmonitorja u jimmaniġġja l-iċċarġjar u l-ħatt tal-batteriji LiFePO4. Huwa tipikament inkorporat direttament ġewwa l-pakkett tal-batterija. Ħafna nies fl-industrija jirreferu għaliha wkoll bħala abord ta 'protezzjoni.
Għaliex huwa meħtieġ BMS?
Il-batteriji LiFePO4 huma komposti minn ħafna ċelloli żgħar, u kull ċellula jista 'jkollha varjazzjonijiet żgħar. Jekk ċellula waħda hijaiċċarġjati żżejjedjewżejjed, dik iċ-ċellula partikolari tista’ ssir ħsara. F'każijiet severi, dan jista 'jwassal għal kapaċità mnaqqsa tal-batterija mingħajr ma tirrealizzah.
Waħda mill-funzjonijiet avvanzati ta 'BMS hija lijimmonitorja l-kundizzjoni ta’ dawn iċ-ċelloli. BMS ta'-kwalità għolja jista' saħansitratintervjeni b'mod attivbiex iżomm kull ċellola bilanċjata.
Sa issa, għandek tifhem l-importanza ta 'din is-sistema. Biex tgħin lil kulħadd jikseb fehim aħjar,dan l-artikolu se jipprovdi introduzzjoni komprensiva. Jekk jogħġbok kompli aqra.

X'inhi Sistema ta 'Ġestjoni tal-Batterija LiFePO4?
Sistema ta 'ġestjoni tal-batterija tal-Lithium Iron Phosphate, imqassra bħala LFP BMS, hija sistema ta' kontroll intelliġenti installata ġewwa pakkett ta 'batteriji LiFePO4. Tista 'taħseb li bħala "moħħ + gwardja tal-ġisem + ċentru ta' kmand" tal-batterija.
Jekk inqabblu pakkett ta 'batteriji ma' armata, kull ċellula individwali hija bħal suldat, u l-BMS huwa l-kmandant. Mingħajrha, il-batterija xorta tista 'topera, iżda m'hemm l-ebda garanzija x'problemi jistgħu jinqalgħu fil-futur. U ladarba sseħħ problema, m'hemm l-ebda mod preċiż biex tiġi rintraċċata l-kawża - tista' biss tagħmel suppożizzjonijiet, bħal titjira bla ras li tipprova ssib id-direzzjoni.
Ġewwa pakkett ta 'batteriji LiFePO4, ċelloli multipli huma konnessi f'serje jew b'mod parallel. Per eżempju, tipiku48V golf cart batterijajuża konfigurazzjoni 16S, li jfisser li tikkonsisti minn 16-il biċċa ta 'ċelluli 3.2V LiFePO4 konnessi f'serje.
Hawnhekk tidħol il-kwistjoni ewlenija: b'tant ċelluli jaħdmu flimkien, l-ebda manifattur ma jista 'jiggarantixxi li kull ċellula waħda għandha eżattament l-istess vultaġġ, reżistenza interna, kapaċità, jew tolleranza tat-temperatura. Anke ċelloli prodotti minn CATL (Contemporary Amperex Technology Co., Limited) mill-istess lott ta 'produzzjoni xorta se jkollhom differenzi żgħar.
Jekk sistema ta 'ġestjoni tal-batterija LiFePO4 ma tintużax biex tottimizza u tirregola dawn iċ-ċelloli, tista' tesperjenza sitwazzjonijiet fejn il-batterija f'daqqa tiskula ħafna aktar malajr milli mistenni waqt l-użu. Dan normalment jiġri minħabba li waħda miċ-ċelloli interni tkun iddegradat jew falliet. Għal utenti li jeħtieġu sigħat twal ta 'tħaddim jew li ta' spiss jiċċarġjaw il-batterija matul il-lejl, din is-sitwazzjoni għandha tendenza li sseħħ aktar spiss.

kif jaħdem lifepo4 bms?
A Pakkett ta 'batteriji LiFePO4huwa magħmul minn ċelluli multipli konnessi f'serje u paralleli. F'applikazzjonijiet ta'-dinja reali, jeżistu differenzi inevitabbli fost iċ-ċelloli f'termini ta' kapaċità, reżistenza interna, u mġiba termali. Xi ċelloli għandhom it-tendenza li jisħnu aktar malajr taħt tagħbija għolja, filwaqt li oħrajn jistgħu jibqgħu lura waqt il-proċessi ta 'ċarġ u skariku.
Ir-rwol ewlieni tas-Sistema ta 'Ġestjoni tal-Batterija huwa li kontinwament u b'mod preċiżjimmonitorja l-operatl-istatus ta' kull ċellula individwali-inklużi l-vultaġġ, il-kurrent, u t-temperatura-u biex jintervjenu qabel ma jeskalaw kundizzjonijiet anormali, biex jipprevjenu riskji bħal ħlas żejjed, skarigu żejjed-, u sħana żejda.Fl-istess ħin, il-BMS inaqqas b'mod attiv l-inkonsistenza ta' ċellula-għa-ċellulapermezz ta 'mekkaniżmi ta' bilanċjar, equalizing vultaġġi differenzi madwar il-pakkett.
Permezz ta 'dan il-livell ta' kontroll ta '-grained fin, il-BMS isaħħaħ b'mod sinifikanti l-marġni ta' sikurezza, l-istabbiltà operattiva, u l-kapaċità użabbli tas-sistema tal-batterija, filwaqt li jnaqqas b'mod effettiv ir-riskji ta 'falliment fil-livell tas-sistema- u jestendi l-ħajja ġenerali tas-servizz tal-pakkett tal-batterija LiFePO4.
Tipi ta 'Sistemi ta' Ġestjoni tal-Batterija LiFePO4
Sistema ta 'ġestjoni tal-batterija tal-ħażna tal-enerġija rv
Karatteristiċi:Iffukat fuq l-esperjenza tal-utent-. Jappoġġja l-monitoraġġ tal-livell tal-batterija permezz ta 'app mobbli, mgħammra b'funzjoni ta' qtugħ ta'-iċċarġjar b'temperatura baxxa- biex tipproteġi l-batteriji mill-ħsara kkawżata mill-iċċarġjar taħt 0 grad.
Sistema ta 'ġestjoni tal-batterija tal-Golf Cart
Karatteristiċi:Qawwa splussiva-iffukata. Jiflaħ kurrent istantanju għoli waqt it-tixbit, u l-ħardwer tiegħu huwa msaħħaħ biex ilaħħaq ma 'skossi severi waqt it-tħaddim.
Sistema ta 'ġestjoni tal-batterija tal-Forklift elettriku
Karatteristiċi:Produttività-iffokata. Jappoġġja l--ċarġjar mgħaġġel ta 'kurrent għoli, jikkomunika mal-kontrolluri tal-forklift permezzprotokoll CAN ta'-grad industrijalibiex tiżgura operazzjoni stabbli 24/7 heavy-duty.
Sistema ta 'ġestjoni tal-batterija tal-Ħżin Residenzjali tal-Enerġija
Karatteristiċi:Kompatibilità-iffukata. Kompletament kompatibbli ma 'inverters solari mainstream, jappoġġjakonnessjoni parallela ta 'pakketti ta' batteriji multipli għall-espansjoni tal-kapaċità, u jimmaniġġja ċikli ta' skarigu ta'-ċarġ fit-tul-.
Sistema ta 'ġestjoni tal-batterija ESS industrijali u kummerċjali
Karatteristiċi:Skala tas-sistema-iffukata. Tipikament sistemi ta'-vultaġġ għoli (eż.. 750V+), jadottaw arkitettura ta' tliet-saffi (kontroll slave, kontroll prinċipali, kontroll ċentrali) u jintegraw kontroll sofistikat tat-temperatura u redundancy tas-sigurtà.
Sistema ta 'ġestjoni tal-batterija tal-Mutur tat-Trolling
Karatteristiċi:Iddisinjat għal skarigu ta' kurrent għoli sostnut u protezzjoni li ma jgħaddix ilma minnha. Jappoġġa ħruġ ta' enerġija ta'-tul twil,-għoli u tipikament joffri reżistenza IP67 jew ogħla kontra d-dħul tal-umdità u l-korrużjoni tal--sprej tal-melħ.
Ħarsa ġenerali tat-Tipi tal-BMS tal-batterija LiFePO4 u l-Karatteristiċi Ewlenin tagħhom
| Xenarju ta' Applikazzjoni | Focus Core | Karatteristiċi Essenzjali |
|---|---|---|
| RV (Vettura Rekreattiva) | Interazzjoni tal-Utent u Adattabilità għall-Klima | Monitoraġġ Bluetooth / Protezzjoni ta'-Temperatura Baxxa |
| Golf Cart | Domanda ta' Enerġija & Fluttuwazzjoni tat-Tagħbija | Kurrent Għoli ta 'Kwittanza / Reżistenza għall-Vibrazzjoni |
| Forklift | Effiċjenza Industrijali | Kapaċità tal-Iċċarġjar Mgħaġġel / Komunikazzjoni CAN |
| Ħażna Residenzjali tal-Enerġija | Skalabbiltà u Kompatibilità | Tqabbil tal-Protokoll tal-Inverter / Appoġġ Parallel |
| Ħażna Industrijali tal-Enerġija | Sigurtà u Skala tas-Sistema | Ġestjoni ta'-Vultaġġ Għoli / Koordinazzjoni ta' Protezzjoni f'-Livelli |
| Marittimu (Sistemi ta' Enerġija Abbord) | Reżistenza għall-korrużjoni u Affidabilità | Disinn li ma jgħaddix ilma / Protezzjoni kontra l--Korrużjoni |
| Batteriji tal-Mutur tat-Trilling | Imbottatura Kontinwa & Preċiżjoni Runtime | Kwittanza Kontinwa Stabbli / Stima SOC Preċiża |

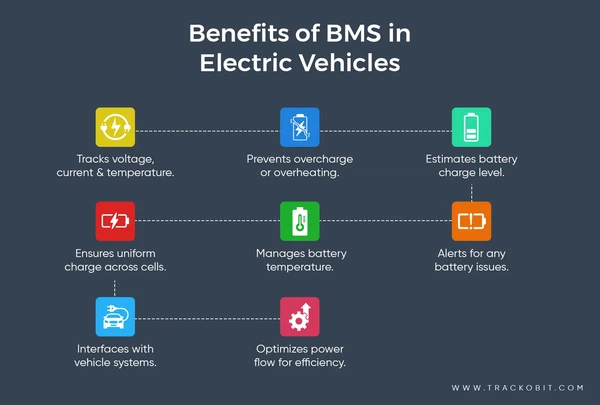

Benefiċċji ta 'Sistema ta' Ġestjoni tal-Batterija LiFePO4
Il-vantaġġ ewlieni ta 'Sistema ta' Ġestjoni tal-Batterija LiFePO4 huwa li tittrasforma l-batterija minn "sors ta 'enerġija mhux maħduma" sempliċi f'sistema ta' enerġija intelliġenti, sigura u effiċjenti ħafna.
1. Protezzjoni tas-Sigurtà Ultimate (Vantaġġ tal-Qofol)
Il-BMS jaġixxi kemm bħala l-ewwel kif ukoll l-aħħar linja ta 'difiża għall-batterija.
- Jipprevjeni Runaway Termali:Tissorvelja l-vultaġġ ta 'kull ċellula u jaqta' l-iċċarġjar immedjatament jekk iseħħ ħlas żejjed.
- Protezzjoni ta' Ċirkwit Qasir u Kurrent Żejjed:Jirrispondi fi żmien mikrosekondi għal spikes tal-kurrent f'daqqa, u jipprevjeni ħsara fil-batterija jew nar.
- Ġestjoni tal--Iċċarġjar tat-Temperatura Baxxa:Jimblokka awtomatikament l-iċċarġjar taħt 0 grad biex jipprevjeni l-formazzjoni tad-dendrite tal-litju u jipproteġi l-batterija.
2. Jestendi b'mod sinifikanti l-Ħajja tal-Batterija
Il-batteriji LiFePO4 huma kklassifikati għal2,000–6,000 ċiklu ta 'ċarġ, iżda dan jiddependi fuq ġestjoni bir-reqqa mill-BMS.
- Jelimina l-"Effett ta' Link l-aktar Dgħajjef":Il-kapaċità tal-pakkett tal-batterija hija limitata mill-aktar ċellola dgħajfa tagħha. Il-BMS jibbilanċja l-enerġija fost iċ-ċelloli, u jiżgura li ċ-ċelloli kollha jaħdmu sinkronizzati u jipprevjeni li ċ-ċelloli individwali jitgħabbew iżżejjed u jfallu qabel iż-żmien.
- Jipprevjeni Kwittanza Fond:Ladarba batterija tilħaq 0V, ħafna drabi hija irreparabbli. Il-BMS jaqta' l-output meta fadal madwar 5-10% tal-kapaċità, u jippreserva riżerva ta' "salvataġġ".
3. Ittejjeb l-Użu tal-Enerġija
- Stat Preċiż tal-Ħlas (SOC):Il-batteriji LiFePO4 għandhom kurva ta 'vultaġġ ċatt ħafna-vultaġġ jista' jvarja b'0.1V biss bejn 90% u 20% li jifdal. Voltmetri ordinarji ma jistgħux ikejlu b'mod preċiż il-ħlas, iżda l-BMS juża algoritmu tal-għadd tal-coulomb-biex jittraċċa l-kurrent 'il ġewwa u 'l barra, li jipprovdi livelli preċiżi ta' batterija bbażati fuq perċentwali-, bħal smartphone.
- Ottimizzazzjoni tal-Enerġija (SOP):BMS intelliġenti jista 'jiddetermina l-output ta' qawwa massima li l-inverter jew il-mutur jista 'jiġbed b'mod sikur ibbażat fuq it-temperatura u s-saħħa attwali tal-batterija, u jagħti l-ogħla prestazzjoni mingħajr ma jagħmel ħsara lill-batterija.
4. Ġestjoni u Manutenzjoni Intelliġenti
Monitoraġġ-Ħin Real:BMS moderni ħafna drabi jkollhom interfaċċji tal-Bluetooth jew tal-komunikazzjoni (CAN/RS485), li jippermettulek tara permezz ta' app mobbli:
- Il-vultaġġ ta 'kull spaga tal-batterija.
- Kurrent tal-iċċarġjar u l-ħatt fil-{0}}ħin reali.
- Numru ta 'ċikli kompletati u saħħa ġenerali tal-batterija (SOH).
Manutenzjoni Simplifikata:Jekk ċellula waħda tfalli fil-pakkett tal-batterija, il-BMS joħroġ twissija u jindika l-problema, u jelimina l-ħtieġa li l-utenti jiżarmaw il-pakkett għal spezzjoni manwali.


Veloċità ta' Rispons LiFePO4 BMS: Kemm Għandha tirreaġixxi malajr għal Ħsarat?
Il-veloċità tar-rispons ta 'LiFePO4 BMS tiddetermina jekk tistax tipproteġi b'suċċess il-batterija qabel ma ħsara tikkawża ħsara permanenti jew saħansitra nar.
1. Protezzjoni Instant (Livell ta' mikrosekonda)
Dan huwa l-iktar livell ta' rispons mgħaġġel ta' BMS u huwa ddisinjat prinċipalment għall-protezzjoni ta' ċirkwit qasir-.
- Ħin ta' rispons ideali:100–500 mikrosekondi (µs).
- Għaliex għandu jkun hekk mgħaġġel:Waqt short circuit, il-kurrent jista 'jogħla għal diversi eluf ta' amperes kważi istantanjament. Jekk il-BMS jonqos milli jiskonnettja ċ-ċirkwit fi żmien millisekonda, il-materjali kimiċi interni tal-batterija jistgħu jisħnu żżejjed u jespandu malajr, filwaqt li l-komponenti tal-bidla tal-BMS infushom jistgħu jinqerdu minntemperaturi estremi.
- Nota:Ħafna unitajiet tal-BMS-baxx għandhom veloċità ta' rispons ta' ċirkwit qasir-insuffiċjenti, li tista' tirriżulta fil-ħruq tal-bord tal-protezzjoni.Is-sistema ta 'ġestjoni intelliġenti tal-batterija ta' Copow tista 'tirreaġixxi fi żmien 100-300 mikrosekonda, taqta' l-kurrent l-ewwel u tibqa 'pass 'il quddiem mill-periklu.
2. Protezzjoni ta'-Veloċità Medju (Livell-Millisekonda)
Dan il-livell jimmira prinċipalment għall-protezzjoni tal-kurrent żejjed sekondarju.
- Ħin ta' rispons ideali: 100–200 millisekondi (ms)
- Xenarju ta' applikazzjoni: Meta jinbeda mutur jew inverter ta'{0}}qawwa għolja, il-kurrent jista' temporanjament jiżdied għal 2-3 darbiet il-valur nominali. Il-BMS għandu jiddetermina malajr jekk dan huwiex transitorju tal-istartjar normali jew tagħbija żejda elettrika serja.
Strateġija ta' protezzjoni f'saffi:
- Kurrent żejjed primarju (ibbażat fuq softwer-):Jippermetti overloads għal żmien qasir-għal diversi sekondi (eż., sa 10 sekondi), adattati għal kundizzjonijiet normali tal-istartjar tal-mutur.
- Kurrent żejjed sekondarju (ibbażat fuq ħardwer-):Jekk il-kurrent jogħla għal livell perikoluż għoli, il-BMS jevita l-loġika tas-softwer u jiskonnettja ċ-ċirkwit direttament permezz tal-protezzjoni tal-ħardwer.
Is-Sistema ta' Ġestjoni tal-Batterija avvanzata ta' Copow tista' tieħu din id-deċiżjoni fi żmien 100–150 millisekondi, u b'mod effettiv tevita aktar ħsara.
3. Protezzjoni Normali (Rispons tat-Tieni-Livell)
Dan il-livell jindirizza l-aktar kwistjonijiet relatati mal-vultaġġ-(ċarġ żejjed / -skarigu żejjed) u ħsarat fit-temperatura.
Ħin ta' rispons ideali:1–2 sekondi.
Għaliex m'għandux għalfejn ikun estremament mgħaġġel:
- Protezzjoni tal-vultaġġ: Il-vultaġġ tal-batterija jogħla jew jonqos relattivament bil-mod. Biex jiġu evitati triggers foloz-bħal tnaqqis fil-vultaġġ qasir jew spikes ikkawżati minn varjazzjonijiet fit-tagħbija-il-BMS tipikament japplika dewmien ta' konferma ta' madwar 2 sekondi. Huwa biss wara li jivverifika li l-vultaġġ verament jaqbeż il-limitu jieħu azzjoni, u jipprevjeni skonnessjoni bla bżonn.
- Protezzjoni tat-temperatura: Fost il-fatturi kollha ta 'ħsara, it-temperatura tinbidel l-aktar bil-mod. F'ħafna każijiet, intervall ta' kampjunar ta' 2–5 sekondi huwa biżżejjed.
Tip: Jekk għandek rekwiżiti speċifiċi għall-veloċità tar-rispons tal-funzjonijiet ta 'protezzjoni normali ta' sistema ta 'ġestjoni tal-batterija, tista' tikkonsulta lill-professjonisti f'Copow Battery. Jistgħu jipprovdu soluzzjonijiet ta'-livell għoli u personalizzati mfassla għall-bżonnijiet tiegħek.
artiklu relatat:Ħin ta' Rispons BMS Spjegat: Aktar Mgħaġġel Mhux Dejjem Aħjar
Ibbilanċjar taċ-Ċelloli f'LiFePO4 BMS: Passiv vs Attiv Spjegat
Il-pakketti tal-batteriji LiFePO4 jeħtieġu l-ibbilanċjar taċ-ċelluli minħabba li, minħabba l-varjazzjonijiet tal-manifattura, kull ċellula fi ħdan il-pakkett għandha reżistenza interna u kapaċità kemmxejn differenti.
Waqt l-iċċarġjar, iċ-ċellula li l-vultaġġ tagħha jogħla l-aktar malajr se tixpruna l-protezzjoni tal-vultaġġ żejjed tal-BMS, u tikkawża li l-pakkett kollu tal-batterija jieqaf jiċċarġja-anke jekk iċ-ċelloli l-oħra għadhom mhumiex iċċarġjati għal kollox.
Ibbilanċjar Passiv
Din hija l-aktar soluzzjoni komuni u kost-effettiva, użata ħafna fil-biċċa l-kbira tad-disinni standard tal-BMS.
- Prinċipju:Meta l-vultaġġ taċ-ċellula jilħaq limitu stabbilit minn qabel (ġeneralment bejn 3.40 V u 3.60 V) u huwa ogħla miċ-ċelloli l-oħra, il-BMS jgħaqqad resistor parallel.
- Mogħdija tal-enerġija:L-enerġija żejda tiġi kkonvertita fis-sħana permezz tar-reżistenza, u tnaqqas iż-żieda fil-vultaġġ ta' dik iċ-ċellula u tagħti liċ-ċelloli ta' vultaġġ baxx-ħin biex ilaħħqu.
- Kurrent tal-bilanċ:Żgħir ħafna, tipikament ivarja minn 30 mA sa 150 mA.
| Vantaġġi | Żvantaġġi |
|---|---|
| Spiża estremament baxxa: ċirkwit sempliċi u rħas. | Effiċjenza baxxa: l-enerġija tinħela direttament bħala sħana. |
| Daqs kompatt: faċli biex tintegra f'bordijiet żgħar tal-BMS. | Veloċità bil-mod: għal batteriji ta'-kapaċità kbira (eż., 280 Ah), kurrent ta' bilanċ ta' ftit mijiet ta' milliamps huwa kważi ineffettiv. |
| Stabbiltà għolja: struttura sempliċi b'rata baxxa ta 'falliment. | Ġenerazzjoni sinifikanti tas-sħana: il-modulu BMS isir notevolment sħun waqt l-ibbilanċjar. |
Ibbilanċjar Attiv
Din hija soluzzjoni aktar avvanzata, normalment miżjuda bħala modulu waħdu jew integrata f'sistemi ta'-BMS high-end (bħal Copow BMS).
- Prinċipju:Bl-użu ta' indutturi, capacitors, jew transformers bħala mezzi ta' ħażna ta' enerġija, l-enerġija tiġi estratta minn ċelloli ta' vultaġġ ogħla-u trasferita għaċ-ċelloli ta' l-aktar vultaġġ-baxx.
- Mogħdija tal-enerġija:L-enerġija titqassam mill-ġdid bejn iċ-ċelloli, kważi mingħajr skart.
- Kurrent tal-bilanċ:Relattivament kbir, tipikament ivarja minn 0.5 A sa 10 A, b'1 A u 2 A huma l-aktar komuni.
| Vantaġġi | Żvantaġġi |
|---|---|
| Effiċjenza għolja: l-enerġija tintuża b'mod effettiv bi ġenerazzjoni minima tas-sħana. | Għaljin: ċirkwiti kumplessi jwasslu għal spiża ferm ogħla mill-ibbilanċjar passiv. |
| Mgħaġġla: tista' tikkoreġi malajr id-differenzi fil-vultaġġ f'pakketti ta' batteriji ta'-kapaċità kbira. | Interferenza elettromanjetika: trasferimenti ta 'enerġija frekwenti jistgħu jikkawżaw interferenza elettronika ħafifa. |
| Ibbilanċjar kontinwu: ħafna balancers attivi jaħdmu waqt l-iċċarġjar, il-ħatt, u stati inattivi. | Kumplessità: aktar komponenti elettroniċi jfissru rata ta 'falliment potenzjali ogħla. |
Dejta ta' Benchmark Intern (2024): Fl-aħħar testijiet ta 'durabilità tagħna, Copow BMS wera vantaġġ sinifikanti fiż-żamma tas-saħħa tal-pakkett. Billi tottimizza l-algoritmi tal-ibbilanċjar,naqqasna l-iżbilanċ tal-vultaġġ taċ-ċelluli b'40% meta mqabbel ma' ħardwer ġeneriku-bordijiet ta' protezzjoni biss, u b'mod effettiv estendaw il-ħajja li tista' tintuża tal-pakkett tal-batteriji.
⭐Fuq il-linja tal-assemblaġġ tal-batteriji lifepo4 ta 'Copow,aħna niddependu mhux biss fuq l-ibbilanċjar tal-BMS, iżda wkoll pre-issortja ċelloli bl-użu ta' tagħmir ta'-preċiżjoni għolja biex inwettaq tqabbil tal-kapaċità statika u dinamika qabel l-assemblaġġ. Dan inaqqas b'mod sinifikanti l-ammont ta' xogħol sussegwenti fuq il-BMS.
⭐Nibnu sistema 200Ah+?Ejjew nirrakkomandaw l-aħjar konfigurazzjoni tal-Ibbilanċjar Attiv għall-proġett tiegħek.

Liema waħda għandek tagħżel?
- Jekk qed tuża ċelloli ġodda taħt 100Ah:BMS standard bimibnija-fl-ibbilanċjar passiv(bħal Copow) huwa normalment biżżejjed. Sakemm iċ-ċelloli jkunu ta 'kwalità għolja, il-kurrent ta' bilanċ żgħir huwa biżżejjed biex iżomm l-allinjament.
- Jekk qed tuża ċelluli kbar 200Ah – 300Ah:Huwa rakkomandat ħafna li tagħżel BMS b'ibbilanċjar attiv 1A – 2A, jew iżżid standalone separat.balancer attiv. Inkella, jekk iseħħ differenza fil-vultaġġ, l-ibbilanċjar passiv jista 'jieħu ġranet jew saħansitra ġimgħat biex jikkoreġih.
- Jekk qed tuża "Grad B" jew ċelloli użati/riċiklati:Ibbilanċjar attiv huwa meħtieġ. Minħabba li dawn iċ-ċelloli għandhom konsistenza fqira, jeħtieġu aġġustamenti ta' kurrent għoli-spiss biex jipprevjenu l-BMS milli jgergru u jagħlaq il-pakkett kollu tal-batterija.
LiFePO4 BMS Komunikazzjoni u Monitoraġġ: CAN, RS485, Bluetooth, u Funzjonijiet Smart
Il-BMS Smart ta' Copow huwa aktar minn sempliċi bord ta' protezzjoni-jaġixxi bħala l-"moħħ" tas-sistema tal-batterija. Permezz ta 'diversi protokolli ta' komunikazzjoni, il-BMS jista '"jikkomunika" ma' inverters, kompjuters, jew smartphones, li jippermetti monitoraġġ mill-bogħod u ġestjoni preċiża.
Interfaces Fiżiċi
Bluetooth - Il-Mobile Remote Tiegħek
- Xenarji applikabbli:Proġetti personali DIY, RVs,ħżin tal-enerġija fuq skala żgħira-.
- Karatteristiċi:Ebda wajers meħtieġa; id-dejta tista' tiġi aċċessata direttament permezz ta' app mobbli (bħal app Copow Battery).
- Funzjonijiet:Ara-ħin realiċellula individwalivultaġġ, kurrent, temperatura, u l-kapaċità li jifdal, u aġġusta l-parametri ta 'protezzjoni direttament mit-telefon tiegħek.
CAN Bus - L-"Istandard tad-Deheb" għall-Komunikazzjoni tal-Inverter
- Xenarji applikabbli: Ħażna ta 'enerġija fid-dar, vetturi elettriċi.
- Karatteristiċi:Kapaċità ta'-grad industrijali kontra l--interferenza, veloċità ta' trażmissjoni mgħaġġla, u data estremament stabbli.
- Funzjonijiet:Dan huwa l-aktar protokoll avvanzat. Il-BMS jikkomunika l-istatus tal-batterija lill-inverter permezz tal-CAN. L-inverter imbagħad jaġġusta awtomatikament il-kurrent tal-iċċarġjar ibbażat fuq il-ħtiġijiet tal--ħin reali tal-batterija.
RS485 - Il-"Workhorse" għall-Monitoraġġ Parallel u Industrijali
- Xenarji applikabbli:Pakketti ta 'batteriji multipli b'mod parallel, konnessjoni ma' PC, awtomazzjoni industrijali.
- Karatteristiċi:Adattat għat-trasmissjoni fuq distanzi twal-. Copow'sRS485jista' jilħaq sa 1200 metru u jappoġġja apparati multipli ta' katina-daisy.
- Funzjonijiet:F'sistemi ta' batteriji stil rack-server, gruppi multipli ta 'batteriji jikkomunikaw permezz ta' RS485 biex jiżguraw vultaġġ konsistenti fil-gruppi kollha.
⭐Tips:Copow Smart BMS huwa pre-konfigurat biex jikkomunika bla xkiel ma' ditti ewlenin ta' inverter bħalVictron, Pylontech, Growatt, u Deye.
Funzjonijiet Intelliġenti ewlenin
Meta mqabbel mal-hardware BMS, Smart BMS joffri diversi karatteristiċi avvanzati:
- Għadd ta' Coulomb (Traċċar SOC):Il-BMS tradizzjonali jistma l-ħlas tal-batterija ibbażat fuq il-vultaġġ, li ħafna drabi ma jkunx preċiż. Copow Smart BMS juża shunt-inkorporat biex ikejjel kull milliamp ta' kurrent li jidħol u joħroġ, u jipprovdi perċentwal preċiż ta' ċarġ li jifdal.
⭐"Qatt esperjenzajt dan? Fuq karrettun tal-golf, agħfas waħda tal-aċċeleratur tista 'tikkawża li l-livell tal-batterija jinżel istantanjament minn 80% għal 20%, u mbagħad jaqbeż lura ladarba tirrilaxxa l-pedala.Dan jiġri minħabba li ħafna-batteriji tal-golf cart bi prezz baxx jistmaw l-istat tal-ħlas ibbażat biss fuq il-vultaġġ."
⭐M'hemmx għalfejn tinkwieta. Il-pakketti tal-batteriji tal-litju Copow jużaw BMS intelliġenti b'shunt-inkorporat, u permezz ta' algoritmu tal-għadd tal-coulomb, jipprovdu smartphone-bħal, wiri preċiż tal-perċentwali fuq id-dashboard tiegħek.
- -Kontroll tat-Tisħin Awto-Temperatura Baxxa:Il-batteriji LiFePO4 ma jistgħux jiġu ċċarġjati taħt 0 grad. Il-Copow BMS jiskopri temperaturi baxxi u l-ewwel jidderieġi l-kurrent għal element ta 'tisħin estern għaċ-ċelloli. Ladarba l-batterija tisħon, jibda l-iċċarġjar.
Settings Loġiċi Programmabbli:
- Punt ta' trigger tal-ibbilanċjar:Ippersonalizza l-vultaġġ li fih jibda l-ibbilanċjar, eż, 3.4 V jew 3.5 V.
- Strateġija ta' ħlas/ħatt:Per eżempju, awtomatikament aqta 't-tagħbija f'20% SOC biex tipproteġiħajja tal-batterija.
- Logging tad-Data u Analiżi tal-Ħajja (SOH):Jirreġistra l-għadd taċ-ċiklu tal-batterija, il-vultaġġ massimu/minimu storiku, u t-temperatura għal monitoraġġ preċiż tas-saħħa.
| Interface | Użu Komuni | Konnessi Ma' | Vantaġġi |
|---|---|---|---|
| Bluetooth | Debugging ta 'kuljum, monitoraġġ mobbli | App mobbli | Konvenjenti, l-ebda wiring meħtieġ |
| JISTGĦU | Komunikazzjoni tas-sistema tal-ħażna tal-enerġija | Inverter solari | Sinkronizzazzjoni ta'-ħin reali, protezzjoni aktar intelliġenti |
| RS485 | Konnessjoni parallela tal-pakkett tal-batterija | PC jew pakketti ta' batteriji oħra | Stabbli, adattat għal netwerking b'ħafna-apparat |
| UART/RS232 | Aġġornament tal-firmware, debugging ta'-distanza qasira | PC / modulu tal-wiri | Spiża baxxa, kompatibbli ħafna |

Rakkomandazzjonijiet tal-Għażla
- Għal Dilettanti tad-DIY:BMS bil-Bluetooth mibni-huwa essenzjali. Mingħajrha, ma tkunx tista' tissorvelja b'mod intuwittiv id-differenzjali tal-vultaġġ tal--ħin reali (bilanċ taċ-ċelluli) ta' kull ċellula individwali.
- Għall-Ħżin tal-Enerġija fid-Dar:Int trid tiżgura li l-BMS huwa mgħammar b'interfaces CAN jew RS485 u li l-protokoll ta 'komunikazzjoni jaqbel mal-inverter tiegħek. Inkella, l-inverter se jkun sfurzat jopera fil-"Voltage Mode", li jnaqqas b'mod sinifikanti kemm l-effiċjenza tas-sistema kif ukoll il-ħajja tal-batterija.
- Għal Monitoraġġ mill-bogħod:Tista' tagħżel espansjoni b'moduli 4G jew Wi-Fi. Dan jippermettilek tissorvelja l-istatus tal-batterija permezz tas-sħab, anke meta tkun 'il bogħod mid-dar.
Alternattivament, tista 'tikkuntattja Copow Battery. Bħala manifattur professjonali tal-batterija LiFePO4, jistgħu mhux biss jippersonalizzaw id-dehra fiżika tal-batterija iżda wkoll jirriċerkaw, jittestjaw u jipproduċu funzjonijiet BMS imfassla speċifikament għar-rekwiżiti prattiċi tiegħek.

Protezzjoni tat-Temperatura u Ġestjoni Termali f'LiFePO4 BMS
Fil-ġestjoni tal-batterija LiFePO4, il-protezzjoni tat-temperatura u l-ġestjoni termali huma l-aktar difiżi ta 'sikurezza kritiċi tal-BMS. B'differenza mill-batteriji taċ-ċomb-aċidu,Ċelloli LiFePO4huma estremament sensittivi għat-temperatura, u l-iċċarġjar mhux xieraq f'ambjenti ta'-temperatura baxxa jista' jikkawża ħsara irriversibbli.
1. -Protezzjoni tat-Temperatura Baxxa ("Regola ta' 0 grad")
Il-batteriji LiFePO4 jistgħu jarmu f'ambjenti kesħin (sa -20 grad) iżda qatt ma għandhom jiġu ċċarġjati taħt 0 grad.
- Riskju (Kisi tal-litju): Iċċarġjar taħt l-iffriżarjipprevjeni joni tal-litju milli jidħlu fl-anodu kif suppost. Minflok, il-litju metalliku jakkumula fuq il-wiċċ ta 'l-anodu, u b'mod permanenti jnaqqas il-kapaċità tal-batterija u dendriti potenzjalment jikbru li jtaqqbu s-separatur, u jikkawżaw short circuits interni.
- Intervent BMS:Il-BMS Smart ta 'Copow juża sensuri tat-temperatura (termistors) biex jimmonitorja t-temperatura taċ-ċellula. Meta joqrob lejn 0 grad, il-BMS immedjatament jaqta 'ċ-ċirkwit tal-iċċarġjar, iżda ġeneralment iżomm il-mogħdija tal-iskarika attiva, u jiżgura li t-tagħbijiet tiegħek (eż. dwal jew ħiters) ikomplu joperaw.
⭐Għandek bżonn batterija li taħdem f'-20 grad?Staqsi dwar is-soluzzjonijiet ta' LiFePO4 li nsaħħnu nfushom-.
2. -Protezzjoni tat-Temperatura Għolja
Għalkemm il-batteriji LiFePO4 huma aktar stabbli mill-batteriji tal-litju-jone (bħal NMC), temperaturi għoljin estremi xorta jistgħu jqassru drastikament il-ħajja tagħhom.
- Iċċarġjar ta' protezzjoni ta'-temperatura għolja:Normalment issettjat bejn 45 grad u 55 grad. Il-kombinazzjoni ta 'sħana kimika ġġenerata waqt l-iċċarġjar u s-sħana ambjentali tista' taċċellera d-dekompożizzjoni tal-elettroliti.
- Ħruġ ta' protezzjoni ta'-temperatura għolja:Normalment issettjat bejn 60 grad u 65 grad. Jekk il-batterija tilħaq din it-temperatura waqt l-iskarigu, il-BMS se jiskonnettja bil-forza s-sistema biex jipprevjenirunaway termalijew nar.
Inkwetat dwar kundizzjonijiet klimatiċi uniċi fl-inħawi tiegħek? Ebda problema! Tista' tikkuntattja lil Copow biex tippersonalizza sistema ta' protezzjoni tal-batteriji mfassla speċifikament għall-bżonnijiet tiegħek. Ħossok liberu li tissottometti r-rekwiżiti tiegħek.
3. Strateġija ta' Ġestjoni Termali Attiva
BMS bażiku jipprovdi biss "protezzjoni tal-qtugħ tal-enerġija-sempliċi," filwaqt li sistemi avvanzati (bħal dawk għall-ħażna tal-enerġija RV, power stations, jewCopow soluzzjonijiet tad-dwana) għandhom kapaċitajiet ta' ġestjoni attiva.
| Funzjoni | Prinċipju ta' Ħidma | Għan |
|---|---|---|
| Awto-Tisħin | Il-BMS jidderieġi l-kurrent tal-iċċarġjar li jkun dieħel lejn il-film tat-tisħin bejn iċ-ċelloli | Preheats iċ-ċelloli 'l fuq minn 5 gradi qabel l-iċċarġjar, issolvi l-kwistjoni tal-iċċarġjar f'kundizzjonijiet kesħin |
| Kontroll tat-tkessiħ | Il-BMS jimmonitorja ż-żidiet fit-temperatura u jqajjem relays biex jattiva fannijiet li jkessħu jew pompi tal-ilma | Jġiegħel it-tkessiħ waqt-skarigu ta' kurrent għoli jew iċċarġjar mgħaġġel biex jipprevjeni sħana żejda |
| Derating Termali | Il-BMS ma jaqtax l-enerġija direttament iżda jagħti struzzjonijiet lill-inverter biex inaqqas l-output (eż., il-kurrent jinżel minn 100A għal 20A) | Gradwalment tkessaħ il-batterija mingħajr ma tinterrompi l-provvista tal-enerġija, u tiżgura tħaddim kontinwu |
4. Rakkomandazzjonijiet tax-Xiri
- Għal utenti f'reġjuni kesħin:Dejjem agħżel BMS bi protezzjoni tal-iċċarġjar ta'-temperatura baxxa. Jekk il-baġit jippermetti, huwa aħjar li tagħżel pakkett ta 'batteriji b'funzjoni ta' tisħin awto-; inkella, is-sistema solari tiegħek tista' tonqos milli taħżen l-enerġija fil-għodu tax-xitwa minħabba batteriji ffriżati.
- Għal installazzjonijiet fi spazji ristretti:Jekk il-batterija tkun installata f'kompartiment żgħir, kun żgur li l-BMS ikollu mill-inqas żewġ sensuri tat-temperatura-wieħed li jimmonitorja ċ-ċelloli u ieħor li jimmonitorja l-MOSFETs (transistors tal-qawwa) tal-BMS-biex jipprevjeni sħana żejda u ħsara potenzjali lill-BMS.
Ħsarat Komuni LiFePO4 BMS u Kif il-Batterija Copow Jipprevjenihom?
Għalkemm il-batteriji LiFePO4 huma elettrokimikament stabbli ħafna, il-BMS, bħala komponent elettroniku kumpless, kultant jista 'jfalli taħt stress ambjentali jew disinn mhux xieraq.
1. Ħsara MOSFET (Ċirkwit-Qasir jew "Imwaħħal-Mixgħel")
MOSFETs (transistors tal-effett tal--ossidu tal-metall-semikondutturi-) jaġixxu bħala swiċċijiet elettroniċi, responsabbli biex jaqtgħu l-kurrent f'każ ta' ħsara.
Imġieba ta' falliment:Żiediet ta 'kurrent għoli jew dissipazzjoni fqira tas-sħana jistgħu jikkawżaw li l-MOSFET "jwaħħal" jew jinħaraq. Jekk MOSFET jonqos fl-istat magħluq, il-batterija titlef il-protezzjoni tal-ħlas żejjed.
Miżuri preventivi ta' Copow:
- Disinn ta' aktar minn-spec:Jintużaw MOSFETs ta' grad-industrijali bi klassifikazzjonijiet ferm ogħla mill-kurrent nominali tal-batterija (pereżempju, sistema ta' 150 A hija mgħammra b'komponenti ratati ta' 300 A-).
- Dissipazzjoni effiċjenti tas-sħana:Sinkijiet tas-sħana tal-aluminju ħoxnin integrati u pejst termali ta 'konduttività termali għolja jiżguraw li l-komponenti tal-iswiċċjar jibqgħu jibred taħt tagħbijiet tqal kontinwi.
2. Qari mhux preċiż tal-Istat tal-Ħlas (SOC).
- Sintomi:BMS konvenzjonali ħafna drabi jikkalkula l-ħlas tal-batterija ibbażat biss fuq il-vultaġġ. Minħabba li l-batteriji LiFePO4 għandhom kurva ta 'vultaġġ ċatt ħafna, il-vultaġġ waħdu huwa insuffiċjenti biex jiddetermina l-kapaċità li jifdal. Dan jista 'jirriżulta fi għeluq f'daqqa anke meta l-wiri juri 20% li jifdal.
- Prevenzjoni ta' Copow:Għoli ta'-Għadd ta' Coulomb ta' Preċiżjoni – Copow juża shunt-monitoraġġ attiv tal-kurrent (għadd ta' Coulomb) biex ikejjel l-enerġija attwali li tiċċirkola 'l ġewwa u 'l barra, u żżommEżattezza SOCfi ħdan ±1%–3%.
3. Interruzzjoni tal-Komunikazzjoni (CAN/RS485/Bluetooth)
Imġieba ta' falliment:F'sistemi solari professjonali, jekk il-BMS jieqaf jikkomunika mal-inverter, l-inverter jista' jwaqqaf l-iċċarġjar jew jaqleb b'mod żbaljat għal mod ta' ċċarġjar ta' ċomb-aċiduż mhux sigur.
Miżuri preventivi ta' Copow:
- Portijiet tal-komunikazzjoni iżolati:Il-BMS ta 'Copow jiddisinja iżolament elettriku fuq linji ta' komunikazzjoni. Dan jipprevjeni "ground loops" jew interferenza elettromanjetika (EMI) mill-inverter milli jikkawża li l-proċessur BMS jikkraxxja.
- Timers ta' għassies doppji:Is-softwer intern jinkludi mekkaniżmu ta 'għassies. Jekk jiskopri li modulu ta 'komunikazzjoni jkun iffriżat, is-sistema awtomatikament terġa' tibda l-funzjoni ta 'komunikazzjoni, u tiżgura li l-konnessjoni tibqa' onlajn il-ħin kollu.
4. Falliment tal-Ibbilanċjar (Differenza Eċċessiva tal-Vultaġġ taċ-Ċellola)
Imġieba ta' falliment:Kurrenti ta' bilanċ passivi żgħar (eż., 30 mA) ma jistgħux jimmaniġġjaw ċelloli ta'-kapaċità kbira. Maż-żmien, il-konsistenza taċ-ċelluli tiddeterjora, u tnaqqas b'mod sinifikanti l-kapaċità użabbli tal-pakkett tal-batterija.
Miżuri preventivi ta' Copow:
- Loġika tal-ibbilanċjar personalizzabbli:Copow jappoġġja l-irfinar-tal-limiti ta' trigger tal-ibbilanċjar.
- Soluzzjoni attiva tal-ibbilanċjar:Għal mudelli ta'-kapaċità kbira 'l fuq minn 200 Ah, Copow jista' jintegra balancers attivi ta'-kurrent għoli ta' 1 A–2 A, u jżomm il-konsistenza taċ-ċelluli anke taħt użu intensiv.
⭐Għaliex Agħżel Copow Battery?⭐
| Karatteristika | Standard Off-l--BMS (Ġeneriku) | Copow Custom BMS Soluzzjoni |
|---|---|---|
| Standard tal-Ittestjar | Spezzjoni tat-teħid ta' kampjuni biss | Ittestjar tal-fabbrika ta' tagħbija-100% sħiħa (EOL) |
| Mekkaniżmu ta' Protezzjoni | Bażiku (Vultaġġ / Kurrent / Temperatura) | Protezzjoni żejda (Ħardware + Software) |
| Parametri customizable | Fiss, ma jistax jiġi modifikat | Firmware apposta, kompatibbli ma 'marki speċifiċi ta' inverter |
| Affidabilità | Komponenti ta' grad tal-konsumatur | Komponenti Industrijali/Baħar-grad għoli-standard |
⭐Vantaġġi tal-Manifattura ta 'Copow⭐
Bħala manifattur professjonali, Copow jagħmel aktar milli sempliċement jixtri BMS u jinstallah f'każ. Huma jwettqu customization profonda:
- R&D: Jiżviluppa loġika dedikata tal-BMS għal xenarji ta' applikazzjoni speċifiċi, bħal ambjenti ta'-vibrazzjoni għolja jew reġjuni estremament kesħin.
- Ittestjar:Kull batterija tgħaddi minn testijiet rigorużi ta 'tixjiħ, li timbotta l-BMS għal-limiti termali tagħha qabel ma titlaq mill-fabbrika biex tivverifika l-affidabbiltà.
- Kontroll tal-Produzzjoni:Jiġġestixxi b'mod strett il-proċessi ta 'assemblaġġ, bħat-twaħħil ta' sensuri tat-temperatura direttament mal-wiċċ taċ-ċellula biex jiżgura l-aktar veloċiħinijiet ta' rispons.

Konklużjoni
Il-Sistema ta 'Ġestjoni tal-Batterija (BMS) hija komponent ewlieni indispensabbli ta' kwalunkweBatterija LiFePO4pakkett. Mhux biss tiddetta s-sigurtà tal-batterija f'kundizzjonijiet estremi-bħall-kisba ta' rispons ta' ċirkwit qasir-livell ta' mikrosekonda{-- iżda wkoll taffettwa direttament il-ħajja tas-servizz u l-effiċjenza enerġetika permezz ta' traċċar preċiż tal-enerġija ta' Coulomb-l-għadd u teknoloġija ta' bilanċjar intelliġenti.
Filwaqt li l-unitajiet ġeneriċi tal-BMS fis-suq huma kost-effettivi, ħafna drabi ma jaqgħux taħt oqsma ta' protezzjoni żejda u customization profonda.Kif muri minnBatterija Copow, soluzzjonijiet ta' grad professjonali reali-joriġinaw minn kontroll rigoruż fuq l-ispeċifikazzjonijiet tal-ħardwer (bħal disinji MOSFET ta'-speċifikazzjoni żejda) u ottimizzazzjoni kontinwa tal-algoritmi tas-softwer.
Kemm jekk inti dilettant tad-DIY jew utent ta 'intrapriża, l-għażla ta' soluzzjoni BMS appoġġjata minn għarfien espert ta 'R&D u ttestjar komprensiv huwa l-aktar investiment responsabbli għall-assi tal-enerġija tiegħek.
Nilqgħukiddiskuti l-pjanijiet ta 'adattament tiegħek jew ir-rekwiżiti speċifiċi magħna. Aħna impenjati li nipprovdulek l-aktar professjonali u adattatsoluzzjonijiet personalizzati tas-Sistema ta 'Ġestjoni tal-Batterija.
Mistoqsijiet Frekwenti
Batterija LiFePO4 teħtieġ BMS Speċjali?
A: Assolutament. Minħabba l-proprjetajiet kimiċi uniċi u l-limiti tal-vultaġġ (3.65V max) ta 'LiFePO4, BMS standard tal-litju-jone mhux se jipprovdi protezzjoni preċiża, li jwassal għal riskji potenzjali għas-sikurezza.
X'inhi d-differenza bejn 3S u 4S BMS?
A: BMS 3S jimmaniġġja 3 ċelloli f'serje (total ta '9.6V), filwaqt li BMS 4S huwa għal sistemi ta' 12.8V. L-għażla tal-klassifikazzjoni "S" korretta hija kruċjali għall-BMS biex jimmonitorja l-vultaġġi taċ-ċelluli individwali b'mod preċiż.
Il-batteriji LiFePO4 jiġu b'BMS Mibni-?
Batteriji komuni tal---l-ixkaffa tal-fosfat tal-ħadid tal-litju-bħal unitajiet modulari ta' 12-volt iddisinjati biex jissostitwixxu direttament il-batteriji tradizzjonali taċ-ċomb-aċidu- ġejjin mill-fabbrika b'sistema ta' ġestjoni tal-batteriji mibnija.
Madankollu, is-sitwazzjoni hija differenti għal ċelluli prismatiċi bl-ingrossa użati għall-assemblaġġ manwali jew ħażna ta 'enerġija industrijali kbira. Dawn iċ-ċelloli huma purament trasportaturi tal-enerġija u ma jinkludu l-ebda ċirkwit ta 'protezzjoni interna. Għalhekk, meta tużahom, trid tagħżel u tinstalla BMS estern ibbażat fuq in-numru speċifiku ta 'ċelluli f'serjeu r-rekwiżiti attwali.
